Aufgabe:
» Entwicklung eines System-Konzepts für eine Maschine für die 3D-Inspektion von Glas-Flaschen

Herausforderung:
» geringer Platz beim Kunden erfordert ein kompaktes Maschinen-Layout » Die Herstellkosten sollten möglichst gering sein » Hohe Flexibilität für Equipment-Erweitungen gewünscht

Resultat:
» Platzbedarf der Maschine ca. 2 m²
» Herstellkosten > 10T€
» Modulares Konzept ermöglicht große Flexibilität in der Aufstellung und bei Equipment-Erweiterungen

Melden
Funktion-Design: Bild 1

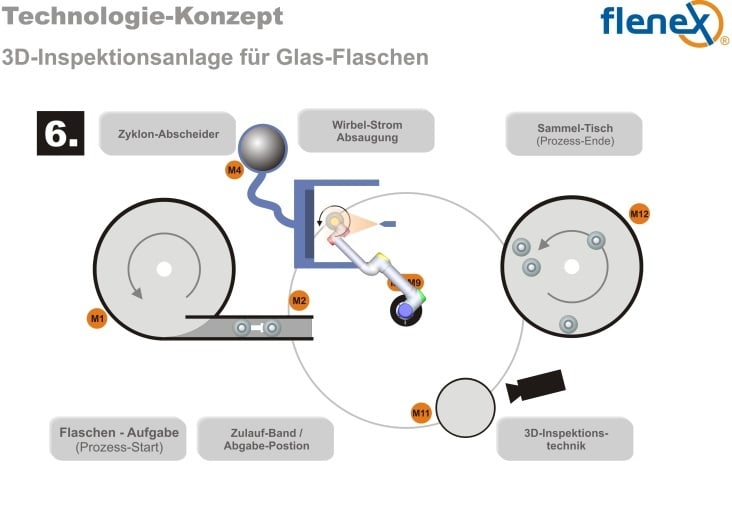

Functional-Design: Schritt 06 | Besprühung mit Kontrast-Mittel für die Inspektion

Funktion-Design: Bild 2

Functional-Design: Schritt 05 | Einfahren des Roboters in die Sprühstation

Funktion-Design: Bild 3

Functional-Design: Schritt 07 | Roboter auf dem Weg zur 3D-Inspektion

Funktion-Design: Bild 4

Functional-Design: Schritt 13 | Sammel-Tisch (Prozess-Ende)
